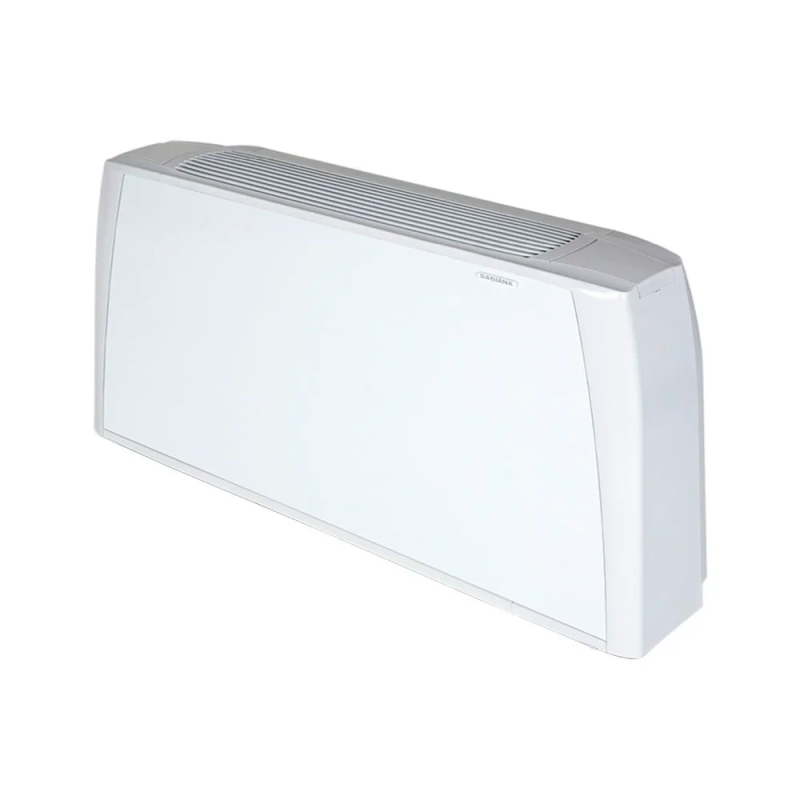

Sabiana Carisma CRC 23 MV ventilconvettore centrifugo verticale 3 ranghi 1,53 kW freddo 1,70 kW caldo - 0066002

Fan coil a 2 tubi con motore asincrono e portata aria 295 m³/h - Sabiana 0066002

Il Sabiana Carisma CRC 23 MV, codice 0066002, è un ventilconvettore centrifugo con mobile verticale a vista, progettato per il riscaldamento e il raffrescamento degli ambienti mediante impianti idronici a due tubi. Il modello CRC 23 integra una batteria di scambio termico a 3 ranghi, un motore elettrico asincrono monofase e un gruppo ventilante centrifugo a doppia aspirazione.

Alle velocità collegate in fabbrica, sviluppa una potenza frigorifera totale fino a 1,53 kW e una potenza termica fino a 1,70 kW, nelle condizioni di prova con acqua a 7/12 °C in raffreddamento e 45/40 °C in riscaldamento. La configurazione MV comprende un mobile esterno con sezione frontale bianca RAL 9003, spalle laterali grigio chiaro e griglia superiore reversibile per la mandata dell'aria. Il ventilconvettore è destinato alla climatizzazione di ambienti residenziali e commerciali, inclusi uffici, negozi e camere d'albergo.

Motore asincrono e prestazioni di riscaldamento e raffrescamento

Il Carisma CRC 23 MV utilizza un motore monofase a sei velocità, di cui tre collegate in fabbrica, con supporti elastici antivibranti, condensatore permanentemente inserito e protezione termica interna a riarmo automatico. Le velocità precollegate MIN, MED e MAX corrispondono rispettivamente alle velocità 1, 3 e 5 riportate nel catalogo Sabiana. Alla velocità intermedia, con portata d'aria di 220 m³/h, la resa frigorifera totale è di 1,23 kW e quella termica di 1,34 kW. Il catalogo riporta inoltre una sesta velocità, con portata di 340 m³/h, resa frigorifera di 1,70 kW e resa termica di 1,92 kW. Le prestazioni dipendono dalla velocità selezionata e dalle temperature dell'acqua di alimentazione.

Batteria a 3 ranghi e collegamenti idraulici reversibili

La batteria di scambio termico è realizzata con tubi in rame e alette in alluminio fissate mediante mandrinatura meccanica. I due attacchi idraulici sono da 1/2" gas femmina, con sfiati aria e scarichi acqua da 1/8" gas sui collettori. Gli attacchi sono previsti sul lato sinistro, osservando frontalmente l'apparecchio, ma la batteria reversibile consente di invertirne la posizione durante il montaggio. La bacinella raccoglicondensa in materiale plastico presenta una forma a L ed è collegata a un tubo di scarico con diametro esterno di 15 mm.

Mobile verticale MV, filtrazione e installazione

Il rivestimento esterno combina spalle laterali in ABS antiurto e pannello frontale in lamiera d'acciaio zincata a caldo e preverniciata. La struttura interna portante è realizzata in lamiera zincata con isolamento in polietilene a cellule chiuse. Il filtro rigenerabile in polipropilene a nido d'ape è inserito in un telaio estraibile per la manutenzione. Il gruppo ventilante comprende giranti centrifughe a doppia aspirazione, bilanciate staticamente e dinamicamente. La versione verticale MV prevede piedini di appoggio disponibili come accessorio, non inclusi nell'apparecchio.

Riepilogo delle Specifiche Tecniche

• Marca: Sabiana
• Serie: Carisma CRC
• Modello: CRC 23 MV
• Codice prodotto: 0066002
• Tipologia: Ventilconvettore centrifugo - Fan coil idronico
• Versione: MV - Mobile verticale a vista
• Applicazione: Riscaldamento e raffrescamento
• Configurazione impianto: A 2 tubi
• Batteria principale: A 3 ranghi
• Motore: Elettrico asincrono monofase
• Velocità motore: 6, di cui 3 collegate in fabbrica
• Velocità precollegate: 1 (MIN), 3 (MED), 5 (MAX)
• Portata aria MIN - velocità 1: 145 m³/h
• Portata aria MED - velocità 3: 220 m³/h
• Portata aria MAX di fabbrica - velocità 5: 295 m³/h
• Portata aria alla velocità 6: 340 m³/h
• Potenza frigorifera totale MIN: 0,90 kW
• Potenza frigorifera totale MED: 1,23 kW
• Potenza frigorifera totale MAX di fabbrica: 1,53 kW
• Potenza frigorifera totale alla velocità 6: 1,70 kW
• Potenza frigorifera sensibile MIN: 0,68 kW
• Potenza frigorifera sensibile MED: 0,95 kW
• Potenza frigorifera sensibile MAX di fabbrica: 1,21 kW
• Potenza frigorifera sensibile alla velocità 6: 1,36 kW
• Potenza termica MIN - acqua 45/40 °C: 0,94 kW
• Potenza termica MED - acqua 45/40 °C: 1,34 kW
• Potenza termica MAX di fabbrica - acqua 45/40 °C: 1,70 kW
• Potenza termica alla velocità 6 - acqua 45/40 °C: 1,92 kW
• Potenza termica MIN - acqua 70/60 °C: 1,90 kW
• Potenza termica MED - acqua 70/60 °C: 2,70 kW
• Potenza termica MAX di fabbrica - acqua 70/60 °C: 3,44 kW
• Potenza termica alla velocità 6 - acqua 70/60 °C: 3,89 kW
• Assorbimento motore MIN: 14 W
• Assorbimento motore MED: 22 W
• Assorbimento motore MAX di fabbrica: 32 W
• Assorbimento motore alla velocità 6: 40 W
• Potenza acustica MIN: 30 dB(A)
• Potenza acustica MED: 40 dB(A)
• Potenza acustica MAX di fabbrica: 47 dB(A)
• Pressione acustica MIN: 21 dB(A)
• Pressione acustica MED: 31 dB(A)
• Pressione acustica MAX di fabbrica: 38 dB(A)
• Pressione acustica alla velocità 6: 42 dB(A)
• Riferimento pressione acustica: Ambiente di 100 m³, tempo di riverbero 0,5 s
• Perdita di carico raffreddamento MIN: 2,5 kPa
• Perdita di carico raffreddamento MED: 4,4 kPa
• Perdita di carico raffreddamento MAX di fabbrica: 6,5 kPa
• Perdita di carico riscaldamento MIN: 2,2 kPa
• Perdita di carico riscaldamento MED: 4,2 kPa
• Perdita di carico riscaldamento MAX di fabbrica: 6,4 kPa
• Condizioni prova raffreddamento: Aria 27 °C bulbo secco e 19 °C bulbo umido; acqua 7 °C ingresso e 12 °C uscita
• Condizioni prova riscaldamento: Aria 20 °C; acqua 45 °C ingresso e 40 °C uscita
• Prestazioni certificate EUROVENT: Valori contrassegnati (E) nel catalogo alle velocità 1, 3 e 5
• Protezione motore: Termica interna a riarmo automatico
• Grado di protezione motore: IP 20
• Classe di isolamento motore: B
• Supporti motore: Elastici antivibranti
• Gruppo ventilante: Ventilatori centrifughi a doppia aspirazione
• Giranti: In alluminio o materiale plastico, bilanciate staticamente e dinamicamente
• Materiale batteria: Tubi in rame e alette in alluminio
• Numero attacchi batteria principale: 2
• Filettatura attacchi idraulici: Ø 1/2" gas femmina
• Sfiati aria e scarichi acqua batteria: Ø 1/8" gas
• Posizione attacchi di serie: Lato sinistro, vista frontale
• Reversibilità batteria: Possibilità di invertire il lato degli attacchi durante il montaggio
• Contenuto acqua batteria a 3 ranghi: 0,6 litri
• Bacinella raccolta condensa: Materiale plastico, forma a L
• Diametro esterno scarico condensa: 15 mm
• Materiale pannello frontale: Lamiera d'acciaio zincata a caldo e preverniciata
• Materiale spalle laterali: ABS antiurto
• Colore sezione frontale: Bianco RAL 9003
• Colore spalle e griglia: Grigio chiaro Pantone Cool Grey 1C
• Griglia mandata aria: Superiore, reversibile, con alette fisse
• Struttura portante: Lamiera zincata, spessore 1 mm
• Isolamento struttura: Polietilene a cellule chiuse, spessore 3 mm, classe M1
• Filtro aria: Rigenerabile in polipropilene a nido d'ape
• Telaio filtro: Lamiera zincata, estraibile mediante guide
• Larghezza unità - quota A: 770 mm
• Profondità unità - quota B: 225 mm
• Altezza mobile senza piedini: 530 mm
• Altezza con piedini opzionali: 630 mm
• Quota dimensionale C: 454 mm
• Peso netto unità MV a 3 ranghi: 15,4 kg
• Peso unità imballata MV a 3 ranghi: 17,2 kg
• Installazione: Verticale a vista
• Piedini: Accessorio non incluso
