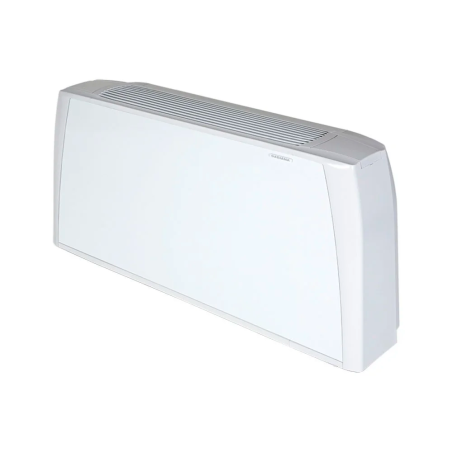

Il Sabiana Carisma CRC 43 MV, codice 0066004, è un ventilconvettore centrifugo con mobile verticale a vista, progettato per il riscaldamento e il raffrescamento di ambienti mediante impianti idronici a due tubi.

Il modello è equipaggiato con batteria di scambio termico a 3 ranghi, motore elettrico asincrono monofase e gruppo ventilante centrifugo a doppia aspirazione. Alla massima velocità collegata in fabbrica sviluppa una potenza frigorifera totale di 2,83 kW e una potenza termica di 2,97 kW, con portata d'aria di 485 m³/h.

Il ventilconvettore è destinato alla climatizzazione di ambienti residenziali e commerciali, tra cui uffici, negozi, ristoranti e camere d'albergo. Il mobile comprende una sezione frontale in acciaio preverniciato bianco RAL 9003, spalle laterali in ABS grigio chiaro e una griglia superiore reversibile per la distribuzione dell'aria.

Prestazioni termiche e motore asincrono a velocità selezionabili

Il Carisma CRC 43 MV utilizza un motore monofase a sei velocità, delle quali tre collegate in fabbrica: velocità 2 (MIN), 3 (MED) e 5 (MAX). Alla velocità intermedia, con portata d'aria di 335 m³/h, la potenza frigorifera totale è di 2,11 kW e la potenza termica è di 2,18 kW. Alla velocità 6, riportata nel catalogo ma non compresa tra quelle precollegate, le prestazioni raggiungono 3,19 kW in raffreddamento e 3,41 kW in riscaldamento, con portata d'aria di 570 m³/h. Il motore dispone di supporti elastici antivibranti, condensatore permanentemente inserito e protezione termica interna a riarmo automatico. Alla massima velocità collegata in fabbrica, l'assorbimento elettrico è di 44 W e la pressione sonora dichiarata è di 38 dB(A).

Batteria idronica a 3 ranghi e collegamenti reversibili

La batteria di scambio termico è realizzata con tubi in rame e alette in alluminio fissate mediante mandrinatura meccanica. Dispone di due attacchi idraulici da 1/2" gas femmina e di collettori con sfiati aria e scarichi acqua da 1/8" gas. Gli attacchi sono predisposti sul lato sinistro, osservando frontalmente l'apparecchio, ma la batteria reversibile permette di invertirne la posizione durante l'installazione. Il contenuto d'acqua della batteria principale è di 0,9 litri. La raccolta della condensa avviene mediante una bacinella in materiale plastico a forma di L, collegata a uno scarico con diametro esterno di 15 mm.

Struttura, filtrazione e installazione verticale

Il mobile di copertura presenta spalle laterali in ABS antiurto e pannello frontale in lamiera d'acciaio zincata a caldo e preverniciata. La struttura interna portante è realizzata in lamiera zincata con isolamento in polietilene a cellule chiuse. Il filtro rigenerabile in polipropilene a nido d'ape è inserito in un telaio metallico estraibile, che consente l'accesso per le operazioni di pulizia. Il gruppo ventilante comprende giranti centrifughe a doppia aspirazione, bilanciate staticamente e dinamicamente. La versione MV è destinata all'installazione verticale a vista; i piedini di appoggio sono disponibili come accessorio e non sono inclusi nella dotazione standard.

Riepilogo delle Specifiche Tecniche

• Marca: Sabiana
• Serie: Carisma CRC
• Modello: CRC 43 MV
• Codice prodotto: 0066004
• Tipologia: Ventilconvettore centrifugo - Fan coil idronico
• Versione: MV - Mobile verticale a vista
• Applicazione: Riscaldamento e raffrescamento
• Configurazione impianto: A 2 tubi
• Batteria principale: A 3 ranghi
• Motore: Elettrico asincrono monofase
• Velocità motore: 6, di cui 3 collegate in fabbrica
• Velocità precollegate: 2 (MIN), 3 (MED), 5 (MAX)
• Portata aria MIN: 265 m³/h
• Portata aria MED: 335 m³/h
• Portata aria MAX di fabbrica: 485 m³/h
• Portata aria alla velocità 6: 570 m³/h
• Potenza frigorifera totale MIN: 1,71 kW
• Potenza frigorifera totale MED: 2,11 kW
• Potenza frigorifera totale MAX di fabbrica: 2,83 kW
• Potenza frigorifera totale alla velocità 6: 3,19 kW
• Potenza frigorifera sensibile MIN: 1,26 kW
• Potenza frigorifera sensibile MED: 1,57 kW
• Potenza frigorifera sensibile MAX di fabbrica: 2,15 kW
• Potenza termica MIN - acqua 45/40 °C: 1,74 kW
• Potenza termica MED - acqua 45/40 °C: 2,18 kW
• Potenza termica MAX di fabbrica - acqua 45/40 °C: 2,97 kW
• Potenza termica alla velocità 6 - acqua 45/40 °C: 3,41 kW
• Potenza termica MIN - acqua 70/60 °C: 3,51 kW
• Potenza termica MED - acqua 70/60 °C: 4,36 kW
• Potenza termica MAX di fabbrica - acqua 70/60 °C: 6,00 kW
• Assorbimento motore MIN: 21 W
• Assorbimento motore MED: 28 W
• Assorbimento motore MAX di fabbrica: 44 W
• Potenza acustica MIN: 33 dB(A)
• Potenza acustica MED: 39 dB(A)
• Potenza acustica MAX di fabbrica: 47 dB(A)
• Pressione acustica MIN: 24 dB(A)
• Pressione acustica MED: 30 dB(A)
• Pressione acustica MAX di fabbrica: 38 dB(A)
• Riferimento pressione acustica: Ambiente di 100 m³, tempo di riverbero 0,5 s
• Perdita di carico raffreddamento MIN: 11,2 kPa
• Perdita di carico raffreddamento MED: 16,2 kPa
• Perdita di carico raffreddamento MAX di fabbrica: 27,2 kPa
• Perdita di carico riscaldamento MIN: 9,5 kPa
• Perdita di carico riscaldamento MED: 14,0 kPa
• Perdita di carico riscaldamento MAX di fabbrica: 24,3 kPa
• Condizioni prova raffreddamento: Aria 27 °C bulbo secco e 19 °C bulbo umido; acqua 7 °C ingresso e 12 °C uscita
• Condizioni prova riscaldamento: Aria 20 °C; acqua 45 °C ingresso e 40 °C uscita
• Prestazioni certificate EUROVENT: Valori contrassegnati (E) nel catalogo alle velocità 2, 3 e 5
• Protezione termica motore: Interna a riarmo automatico
• Grado di protezione motore: IP 20
• Classe di isolamento motore: B
• Gruppo ventilante: Ventilatori centrifughi a doppia aspirazione
• Giranti: In alluminio o materiale plastico, bilanciate staticamente e dinamicamente
• Materiale batteria: Tubi in rame e alette in alluminio
• Attacchi idraulici: 2 x Ø 1/2" gas femmina
• Sfiati aria e scarichi acqua batteria: Ø 1/8" gas
• Posizione attacchi di serie: Lato sinistro, vista frontale
• Batteria reversibile: Possibilità di invertire il lato degli attacchi durante il montaggio
• Contenuto acqua batteria a 3 ranghi: 0,9 litri
• Bacinella raccolta condensa: Materiale plastico, forma a L
• Diametro esterno scarico condensa: 15 mm
• Materiale sezione frontale: Lamiera d'acciaio zincata a caldo e preverniciata
• Materiale spalle laterali: ABS antiurto
• Colore sezione frontale: Bianco RAL 9003
• Colore spalle e griglia: Grigio chiaro Pantone Cool Grey 1C
• Griglia mandata aria: Superiore, reversibile, con alette fisse
• Struttura interna portante: Lamiera zincata, spessore 1 mm
• Isolamento struttura: Polietilene a cellule chiuse, spessore 3 mm, classe M1
• Filtro aria: Rigenerabile in polipropilene a nido d'ape
• Telaio filtro: Lamiera zincata, estraibile mediante guide
• Larghezza unità - quota A: 985 mm
• Profondità unità - quota B: 225 mm
• Altezza mobile senza piedini: 530 mm
• Altezza con piedini opzionali: 630 mm
• Quota dimensionale C: 669 mm
• Peso netto unità MV a 3 ranghi: 20,2 kg
• Peso unità imballata MV a 3 ranghi: 22,5 kg
• Installazione: Verticale a vista
• Piedini: Accessorio non incluso
