Twr RAX 20E Miscelatore Termostatico Solare G 3/4" - MUT 7.030.02746

Miscelatrice Twr RAX 30-65 °C, Kvs 2,4, ottone antidezincificazione - MUT 7.030.02746

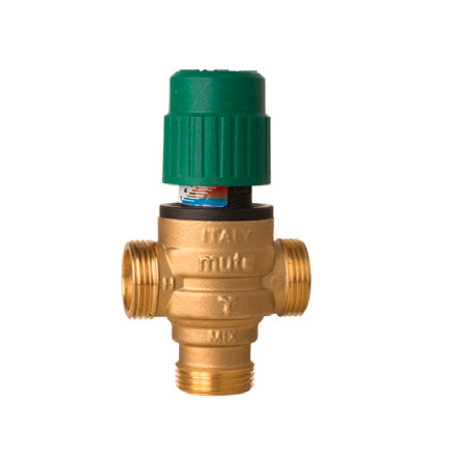

La valvola miscelatrice termostatica MUT Twr RAX 20E, codice 7.030.02746, ha corpo in ottone antidezincificazione CB 770S (CR) e attacchi G 3/4" B maschio (ISO 228-1). Si impiega negli impianti di acqua calda sanitaria o di riscaldamento serviti, ad esempio, da impianti solari termici a circolazione naturale o forzata, e lavora anche con acqua per impianti termici e soluzioni glicolate fino al 30%.

Mantiene costante la temperatura dell'acqua miscelata inviata all'utenza dalla via centrale MIX, anche al variare di temperatura, pressione di alimentazione e portata dell'acqua calda (H) e fredda (C) in ingresso dalle vie laterali.

Regolazione della temperatura

Il campo di regolazione in uscita va da 30 a 65 °C, con precisione di ± 4 K e impostazione manuale tramite manopola. La Twr RAX 20E viene fornita tarata al valore minimo, con bollino antimanomissione SIG tra tappo di regolazione e corpo, integro sul prodotto nuovo. La taratura definitiva si esegue in installazione, misurando la temperatura della via MIX con un termometro digitale; a regolazione raggiunta si blocca la manopola serrando il dado esagonale della vite di regolazione.

Materiali e limiti di esercizio

Otturatore e tappo superiore sono in PPS GF40, la manopola in PA66 GF25 UL94 V0, la vite di regolazione in ottone, le molle in acciaio inox AISI 302 e gli O-ring in EPDM Perox; tutti i componenti rientrano nella Positive list 4MS per acqua destinata al consumo umano. La valvola ha pressione nominale PN10, rapporto massimo tra le pressioni in ingresso 2:1, differenza massima di pressione in ingresso di 4 bar e temperatura massima di esercizio di 110 °C. Il coefficiente di portata Kvs è 2,4 m³/h a ΔP 1 bar.

Installazione

Il miscelatore si monta in qualsiasi posizione, verticale od orizzontale, dopo il lavaggio delle tubazioni; è consigliato un filtro all'ingresso dell'acqua di rete. Sul corpo sono marcati l'ingresso caldo H, l'ingresso freddo C e l'uscita MIX. La messa in servizio va eseguita da personale qualificato.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.02746
• Marca: MUT
• Modello: Twr RAX 20E
• Tipo: valvola miscelatrice termostatica a impostazione manuale
• Attacchi: G 3/4" B maschio (ISO 228-1)
• Campo di regolazione: 30 - 65 °C
• Taratura di fornitura: valore minimo, con sigillo antimanomissione
• Precisione di controllo: ± 4 K
• Temperatura massima di esercizio: 110 °C
• Pressione nominale: PN10
• Rapporto massimo pressioni in ingresso (H/C o C/H): 2:1
• Differenza massima pressioni in ingresso: 4 bar
• Kvs: 2,4 m³/h
• Fluidi: acqua calda sanitaria, acqua per impianti termici, soluzioni glicolate max 30%
• Corpo: ottone antidezincificazione CB 770S (CR)
• Otturatore e tappo superiore: PPS GF40
• Manopola: PA66 GF25 UL94 V0
• Vite di regolazione: ottone
• Molle: acciaio inox AISI 302
• O-ring: EPDM Perox
• Conformità: PED 2014/68/EU articolo 4.3, Positive list 4MS
• Altezza (C): 99 mm (max 106 mm)
• Larghezza (H): 59 mm
• Quota asse ingressi - uscita MIX (B): 37 mm
• Diametro manopola: Ø 39 mm
