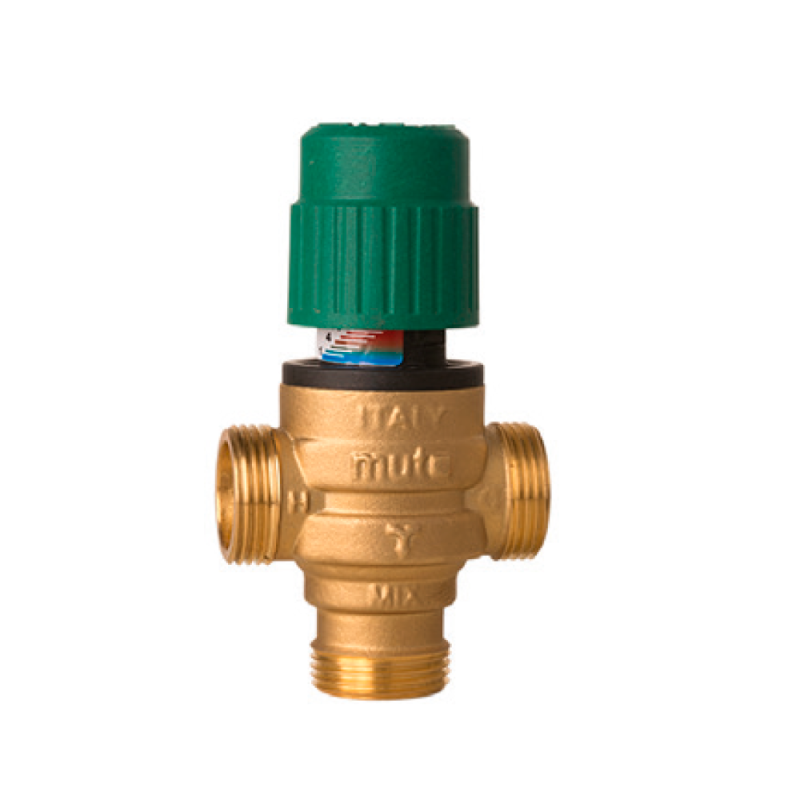

Twr RAX 25E Miscelatore Termostatico Solare G 1" - MUT 7.030.03000

Twr RAX 25E da 1" per ACS, riscaldamento e glicole 30%, PN10 - MUT 7.030.03000

La Twr RAX 25E MUT, codice 7.030.03000, è la versione con attacchi G 1" B maschio (ISO 228-1) della serie di valvole miscelatrici termostatiche Twr RAX, con corpo in ottone antidezincificazione CB 770S (CR).

È destinata agli impianti di acqua calda sanitaria e di riscaldamento alimentati, ad esempio, da solare termico a circolazione naturale o forzata, e accetta anche acqua per impianti termici e soluzioni glicolate fino al 30%. Gli ingressi laterali ricevono l'acqua calda (H) e fredda (C); la via centrale MIX invia all'utenza acqua miscelata a temperatura costante, anche con variazioni di temperatura, pressione e portata in ingresso.

Taratura e blocco della manopola

La temperatura di uscita si imposta manualmente tra 30 e 65 °C, con precisione di ± 4 K. La valvola arriva tarata al minimo, con il sigillo antimanomissione SIG intatto tra tappo e corpo. In fase di installazione la temperatura della via MIX si regola ruotando la manopola e verificandola con un termometro digitale; raggiunto il valore, la manopola si rimuove, si serra il dado esagonale sulla battuta della base e la si rimonta fissandola con il cacciavite.

Componenti e condizioni di esercizio

All'interno, otturatore e tappo superiore sono in PPS GF40, le molle in acciaio inox AISI 302 e le tenute in EPDM Perox; la manopola è in PA66 GF25 UL94 V0 e la vite di regolazione in ottone. I materiali rientrano nella Positive list 4MS. La Twr RAX 25E lavora con pressione nominale PN10, rapporto massimo tra le pressioni in ingresso 2:1, differenza massima di 4 bar e fino a 110 °C. Il Kvs è 2,4 m³/h a ΔP 1 bar.

Posa in opera

La valvola si installa in posizione verticale od orizzontale, dopo aver lavato le tubazioni, preferibilmente con filtro sull'ingresso della rete idrica. Le marcature H, C e MIX sul corpo indicano il collegamento corretto. La messa in servizio spetta a personale qualificato.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.03000
• Marca: MUT
• Modello: Twr RAX 25E
• Tipo: valvola miscelatrice termostatica a impostazione manuale
• Attacchi: G 1" B maschio (ISO 228-1)
• Campo di regolazione: 30 - 65 °C
• Taratura di fornitura: valore minimo, con sigillo antimanomissione
• Precisione di controllo: ± 4 K
• Temperatura massima di esercizio: 110 °C
• Pressione nominale: PN10
• Rapporto massimo pressioni in ingresso (H/C o C/H): 2:1
• Differenza massima pressioni in ingresso: 4 bar
• Kvs: 2,4 m³/h
• Fluidi: acqua calda sanitaria, acqua per impianti termici, soluzioni glicolate max 30%
• Corpo: ottone antidezincificazione CB 770S (CR)
• Otturatore e tappo superiore: PPS GF40
• Manopola: PA66 GF25 UL94 V0
• Vite di regolazione: ottone
• Molle: acciaio inox AISI 302
• O-ring: EPDM Perox
• Conformità: PED 2014/68/EU articolo 4.3, Positive list 4MS
• Altezza (C): 101 mm (max 108 mm)
• Larghezza (H): 63 mm
• Quota asse ingressi - uscita MIX (B): 39 mm
• Diametro manopola: Ø 39 mm
