Diametro Nominale (DN): 75 mm

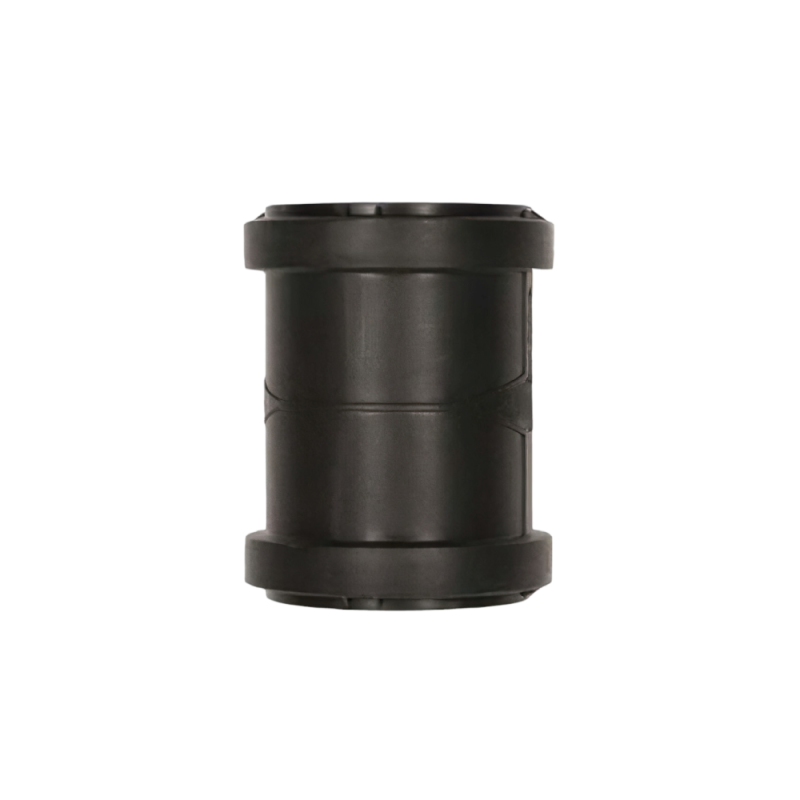

Il manicotto con battente Ultra Silent Bampi USUO0070 (modello USMM) è un raccordo tecnico di giunzione lineare con diametro nominale 75 mm, progettato per il collegamento diretto e allineato di tubazioni negli impianti di scarico idrosanitari. Il battente interno arresta e posiziona correttamente le estremità dei tubi, garantendo un passaggio fluido dei reflui senza ostacoli o discontinuità. Idoneo per applicazioni in ambito residenziale, commerciale e industriale, questo componente garantisce la piena conformità alle severe normative sull'isolamento acustico ed è impiegabile anche per impianti di ventilazione e aspirazione polveri. Il sistema Ultra Silent assicura inoltre totale compatibilità con tubazioni in PP, PE-HD e PVC.
Il raccordo è realizzato in polipropilene (PP) di colore nero, un materiale termoplastico di alta qualità altamente resistente all'azione di prodotti chimici aggressivi, alle sollecitazioni termiche, all'invecchiamento e ai raggi UV. La struttura robusta e resistente alle basse temperature assicura massima affidabilità nel tempo. Dotato di guarnizione idraulica monolabro e sede con compensazione termica, permette di assorbire i movimenti di dilatazione e contrazione della tubazione senza compromettere la tenuta ermetica del circuito.
In base ai dati tecnici ufficiali del catalogo per il codice USUO0070 (DN 75), il raccordo presenta una lunghezza totale (L) di 77,0 mm, una profondità d'innesto (t) di 16,4 mm e una quota Z di 6,0 mm. Il peso netto unitario è pari a 0,097 kg.
Scheda tecnica
