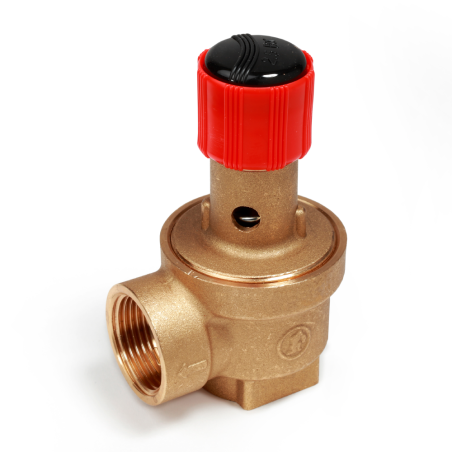

Giacomini R140Y002 Valvola di sicurezza a membrana 1/2" x 2,5 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y002 per controllo pressione impianti

La valvola di sicurezza Giacomini R140Y002 è un dispositivo a membrana progettato per la protezione degli impianti di riscaldamento, idrosanitari e sistemi idrici. La sua funzione principale è evitare sovrapressioni all'interno dei generatori di calore, garantendo sicurezza e affidabilità operativa anche in condizioni critiche.

Fornita con taratura di fabbrica a 2,5 bar, questa valvola è pronta all’installazione e non richiede regolazioni successive, assicurando precisione e conformità normativa.

Specifiche tecniche Giacomini R140Y002

• Marca: Giacomini
• Codice prodotto: R140Y002
• Tipologia: Valvola di sicurezza a membrana
• Connessioni: Femmina - femmina G 1/2"
• Pressione di taratura: 2,5 bar
• Pressione massima: 10 bar
• Sovrapressione di apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi compatibili: acqua calda, acqua fredda, aria
• Categoria PED: IV
• Conformità: Direttiva PED 2014/68/UE

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Guarnizione: fibra vegetale
• Molla: acciaio
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: materiale polimerico ad alta resistenza

Dimensioni e ingombri

La valvola Giacomini R140Y002 con attacco G 1/2" presenta dimensioni compatte ideali per installazioni standard:

• Dimensioni (A x B x C): 48 x 84 x 38 mm
• Diametro orifizio: 16 mm
• Sezione netta: 200,96 mm²

Queste caratteristiche consentono una corretta portata di scarico e un funzionamento efficiente anche in impianti con elevate esigenze di sicurezza :contentReference[oaicite:0]{index=0}.

Prestazioni e capacità di scarico

Il modello R140Y002 garantisce elevate prestazioni operative:

• Pressione di apertura: circa 3 bar
• Pressione di chiusura: circa 2 bar
• Portata di scarico: 57,66 kg/h
• Potenza generatore supportata: fino a 33,4 kW

I dati sono calcolati secondo normative UNI EN ISO 4126-1 e assicurano affidabilità nei sistemi pressurizzati :contentReference[oaicite:1]{index=1}.

Funzionamento della valvola di sicurezza

Il funzionamento si basa su un sistema a molla antagonista: quando la pressione del fluido supera il valore di taratura, la valvola si apre automaticamente scaricando il fluido in eccesso. Una volta ristabilite le condizioni normali, il dispositivo si richiude entro i limiti previsti.

Questo meccanismo garantisce la protezione del generatore di calore evitando danni strutturali o malfunzionamenti dell’impianto :contentReference[oaicite:2]{index=2}.

Installazione

La valvola deve essere installata nella parte superiore del generatore di calore oppure sulla tubazione di mandata, ad una distanza massima di 1 metro. È fondamentale garantire visibilità e accessibilità per manutenzione e controllo.

• Installazione senza intercettazioni tra generatore e valvola
• Diametro tubazione non inferiore a quello della valvola
• Scarico convogliato tramite apposito imbuto

Non installare la valvola capovolta per evitare accumulo di impurità nel sistema :contentReference[oaicite:3]{index=3}.

Applicazioni

• Impianti di riscaldamento con vaso di espansione chiuso
• Impianti idrosanitari per acqua calda
• Sistemi idrici per scarico acqua fredda
• Protezione generatori di calore e boiler

Manutenzione

Si raccomanda il controllo periodico almeno una volta all’anno verificando il corretto scarico della valvola. Eventuali impurità possono essere rimosse tramite spurghi regolari, garantendo così prestazioni costanti nel tempo :contentReference[oaicite:4]{index=4}.

Vantaggi della valvola Giacomini R140Y002

• Elevata affidabilità e precisione di intervento
• Costruzione robusta in ottone
• Compatibilità con diversi fluidi
• Installazione semplice e standardizzata
• Conformità alle normative europee
