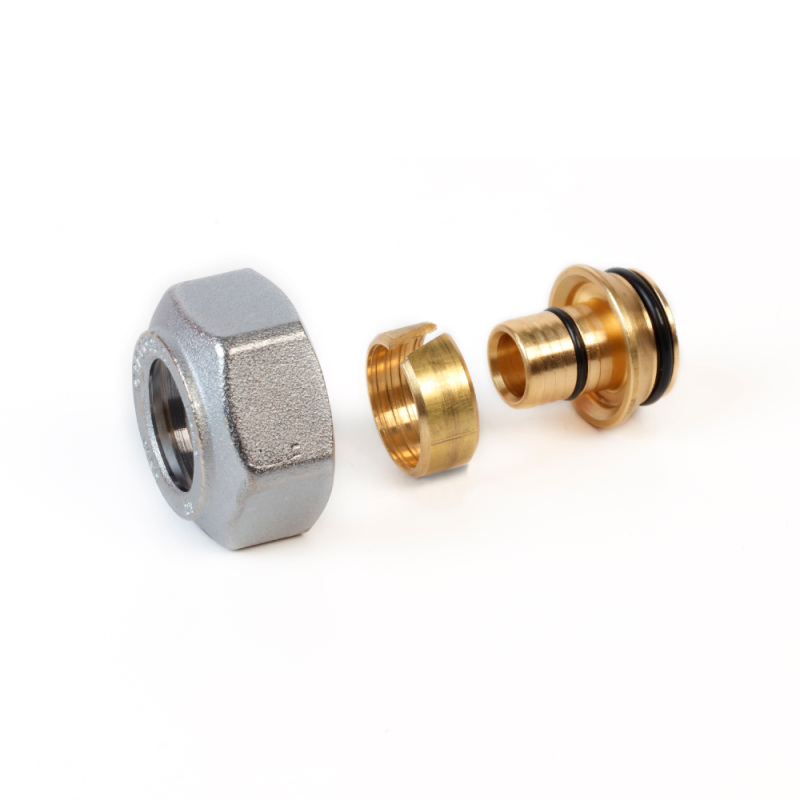

Giacomini R179EX024 Adattatore per tubi multistrato 16 x 2 - raccordo 3/4" Eurocono

Adattatore Giacomini R179EX024 per tubi plastici e multistrato

Il Giacomini R179EX024 è un adattatore per tubi in plastica o multistrato con attacco 3/4" Eurocono e compatibilità per tubazioni 16 x 2 mm. Progettato per impianti idraulici e sistemi di distribuzione termoidraulica, garantisce una connessione sicura, affidabile e duratura grazie alla costruzione in ottone e alla presenza di doppio sistema di tenuta con O-Ring.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R179EX024
• Tipologia: adattatore per tubi plastici e multistrato
• Connessione: G 3/4" Eurocono
• Diametro tubo: 16 x 2 mm
• Fluido di impiego: acqua, soluzioni glicolate (max 50% glicole)
• Campo temperatura: 5 - 110 °C
• Pressione massima di esercizio: 10 bar
• Normativa: conforme EN 1254-3
• Tenuta: O-Ring nero conforme EN 681-1

Materiali costruttivi

• Calotta: ottone
• Bicono: ottone
• Portagomma: ottone
• Anellino di separazione: materiale plastico
• O-Ring: EPDM

Componenti

• Calotta di serraggio
• Bicono di tenuta meccanica
• O-Ring interno
• Anellino di separazione per tubi multistrato
• Adattatore con portagomma
• O-Ring esterno di tenuta

Funzione

L’adattatore consente il collegamento sicuro tra tubazioni in plastica o multistrato e collettori, valvole o sistemi di distribuzione con filettatura Eurocono. Il sistema di tenuta combinato (bicono + O-Ring) garantisce elevata affidabilità idraulica e resistenza alle variazioni di temperatura e pressione.

Installazione

• Tagliare il tubo perpendicolarmente per evitare ovalizzazioni
• Sbavare e calibrare il tubo (per multistrato)
• Lubrificare gli elementi di tenuta
• Inserire calotta, bicono e anellino di separazione
• Inserire il portagomma fino a battuta
• Serrare la calotta sul raccordo

L’utilizzo dell’anellino di separazione è fondamentale per prevenire fenomeni di elettrocorrosione nei tubi multistrato e garantire la durata della connessione.

Applicazioni

• Impianti idraulici
• Impianti di riscaldamento e raffrescamento
• Collettori di distribuzione
• Sistemi con tubazioni multistrato o plastiche

Note tecniche

Questo adattatore appartiene alla serie R179E con attacchi Eurocono G 3/4" e calotta cromata, progettata per garantire compatibilità e standardizzazione nelle installazioni termoidrauliche.

Vantaggi

• Connessione sicura e affidabile
• Doppio sistema di tenuta
• Materiali resistenti e durevoli
• Compatibilità con tubazioni standard multistrato
• Facilità di installazione
