Giacomini R179MX012 Adattatore per tubi multistrato 16 x (14 x 2) - raccordo idraulico

Adattatore Giacomini R179MX012 per tubi plastici e multistrato

L’adattatore Giacomini R179MX012 16 x (14 x 2) è un raccordo idraulico a compressione progettato per il collegamento di tubazioni in plastica o multistrato. Garantisce elevate prestazioni di tenuta e affidabilità negli impianti idraulici e termoidraulici.

Specifiche tecniche

• Marca: Giacomini
• Codice: R179MX012
• Dimensione: 16 x (14 x 2)
• Tipologia: adattatore per tubi plastici e multistrato
• Campo di temperatura: 5 ÷ 110 °C
• Pressione massima di esercizio: 10 bar
• Fluido di impiego: acqua, soluzioni glicolate (max 50%)

Materiali e costruzione

• Corpo, calotta e bicono in ottone ad alta resistenza
• Portagomma integrato per connessione sicura
• Anello di separazione in materiale plastico (per tubi multistrato)
• O-Ring nero in EPDM conforme EN 681-1 per tenuta idraulica

La configurazione costruttiva assicura resistenza meccanica, durata nel tempo e protezione contro fenomeni elettrocorrosivi.

Normative e conformità

• EN 1254-3: raccordi per tubazioni plastiche con terminali a compressione
• EN 681-1: elementi di tenuta in elastomero

Applicazioni

L’adattatore è progettato per l’utilizzo in:

• Impianti idraulici civili e industriali
• Sistemi di distribuzione acqua
• Impianti termoidraulici e collettori
• Installazioni con tubazioni multistrato o plastica

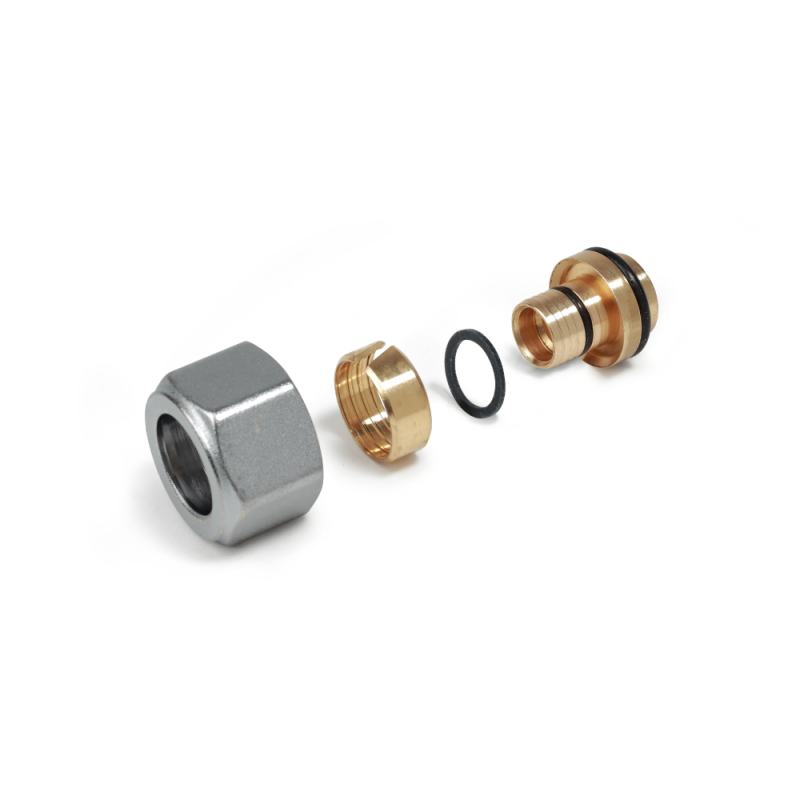

Componenti del raccordo

• Calotta di serraggio
• Bicono di tenuta meccanica
• O-Ring interno ed esterno
• Anellino di separazione (solo per multistrato)
• Adattatore con portagomma

Installazione

• Tagliare il tubo perpendicolarmente per evitare deformazioni
• Calibrare e sbavare il tubo prima del montaggio
• Lubrificare le superfici a contatto con O-Ring
• Inserire correttamente i componenti (calotta, bicono, anello)
• Serrare senza eccedere per evitare danni al raccordo

Un montaggio corretto garantisce la massima tenuta e durata operativa del sistema.

Descrizione tecnica

Il raccordo Giacomini R179MX012 è un adattatore professionale per tubi da 16 mm con spessore 14 x 2 mm, progettato per applicazioni idrauliche ad alte prestazioni. Realizzato in ottone con sistema di tenuta a doppio O-Ring in EPDM, offre resistenza fino a 10 bar e funzionamento in un ampio range di temperatura da 5 a 110 °C. La presenza dell’anello di separazione nei sistemi multistrato contribuisce a prevenire fenomeni elettrocorrosivi, migliorando l’affidabilità della connessione nel tempo.
